晶圆减薄的“静力搭档”：克洛诺斯气浮转台与电主轴解决方案

晶圆减薄，是将初始厚度几百微米的晶圆研磨到几十甚至几微米的过程。在先进封装时代，晶圆减薄已成为芯片制造的"瘦身革命"。12英寸晶圆原始厚度775μm，最终需减薄至30μm以下——相当于将一张信用卡削到只剩塑料薄膜的厚度。这不仅是厚度的“减法”，更是芯片性能的“加法”——更薄的芯片散热更好、导通电阻更低、封装体积更小。

然而，当晶圆薄到比头发丝还细（<100μm）时，它变得极其脆弱，轻微的振动就可能导致破裂。这时，承载晶圆的“载台”和负责研磨的“主轴”，就成了决定成败的关键。克洛诺斯科技提供的气浮主轴与气浮电主轴，正是这对“静力搭档”。

 一、晶圆减薄的三大核心挑战

要把晶圆磨得又薄又平又稳，设备必须克服三大难题：

- TTV极致平整度控制：减薄后的晶圆总厚度偏差需控制在±1μm以内，避免封装应力集中，否则后续封装会出问题。对于12英寸晶圆，减薄至50μm时，翘曲可能高达500μm，需要极高的平面运动精度来补偿。

- 超低损伤研磨：机械研磨是用金刚石砂轮高速切削晶圆背面，容易引入表面微裂纹和损伤层。砂轮的旋转必须极其平稳，任何跳动都会在晶圆表面留下“划痕”。粗糙度Ra需从粗磨后的5nm降至抛光后的0.2nm，亚表面损伤层（SSD）必须<0.1μm，防止芯片性能劣化

- 高频振动隔离：砂轮以每分钟数万转的速度切削硬脆材料（如硅、碳化硅），会产生高频振动。这种振动会直接传递给晶圆，轻则影响精度，重则导致破片。

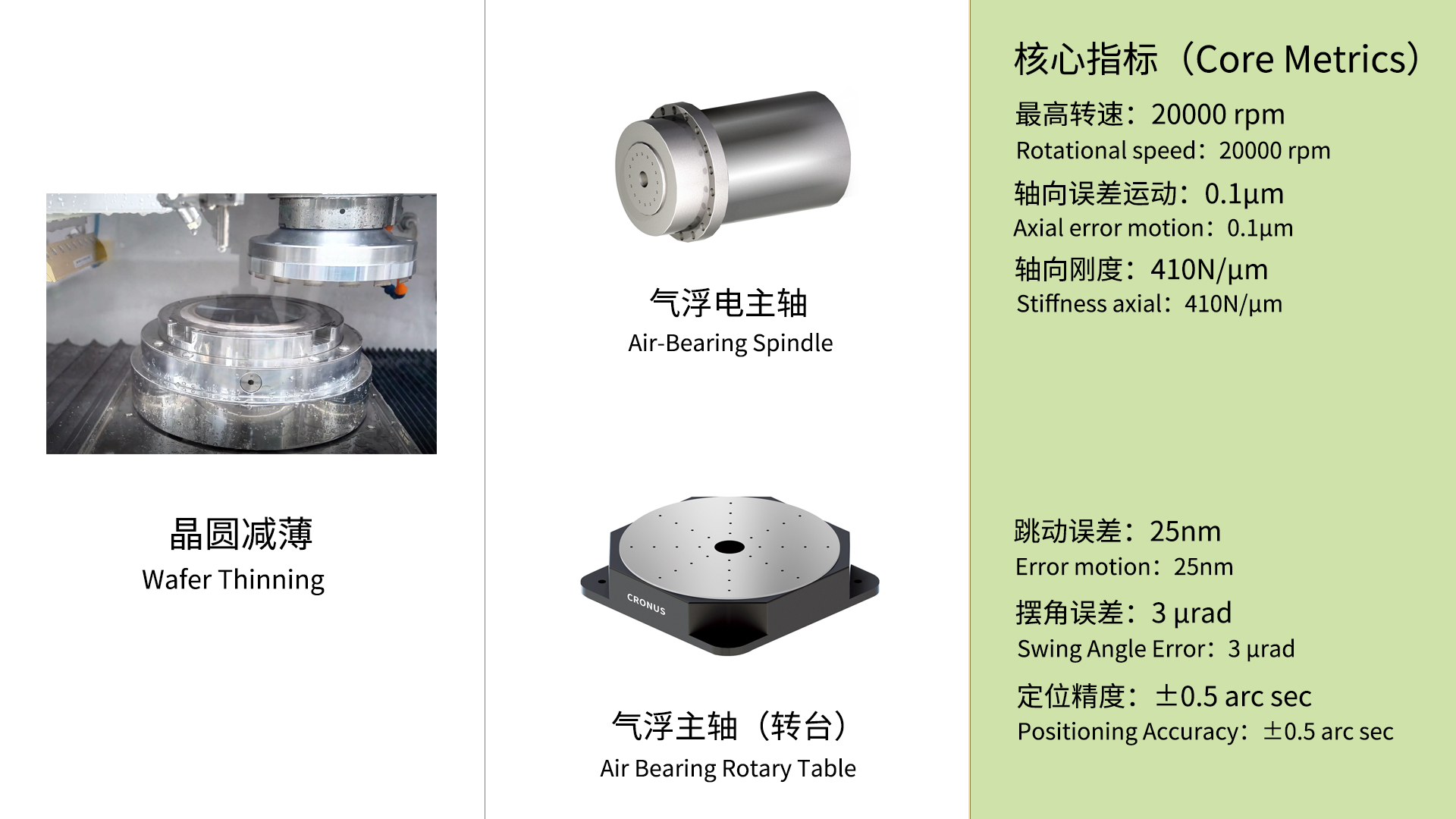

二、克洛诺斯方案：气浮主轴 + 气浮电主轴

针对上述挑战，克洛诺斯科技提供两种核心气浮部件，分别对应“承载”与“切削”两大环节。

1. 气浮主轴：晶圆的“静谧载台”

在减薄过程中，晶圆被吸附在主轴上，随着主轴旋转配合高速砂轮进给。主轴的精度直接决定TTV值，传统的机械轴承转台存在摩擦和微小跳动，无法满足超薄晶圆的减薄需求。

克洛诺斯气浮主轴的核心优势在于：

- 零摩擦零磨损：气浮轴承将转台完全悬浮，消除机械接触，径向跳动<50nm，确保晶圆旋转绝对平稳

- 超高转速稳定性：支持数千RPM持续运转，转速波动<0.01%，保证磨削力恒定，避免厚度不均

- 真空兼容设计：特殊气膜结构防止颗粒污染，满足Class 1洁净度要求

- 主动振动抑制：气膜自带阻尼特性，吸收磨削过程中的微振动，将崩边率从3.2%降至0.5%以下

工艺效果：8英寸晶圆TTV稳定控制在2μm以内，12英寸晶圆TTV<3μm，表面粗糙度Ra≤0.2nm。

对于减薄设备而言，气浮主轴为晶圆提供了一个“绝对平整且静谧”的加工平台，从根本上消除了来自载台的振动干扰。

2. 气浮电主轴：研磨的“无感砂轮”

砂轮主轴需在Z轴方向实现纳米级进给，同时承受磨削反作用力。气浮电主轴是这一环节的"精密执行者"，它的性能直接决定研磨质量和效率。传统滚珠轴承主轴在高转速下会产生热量和振动，影响精度。

克洛诺斯气浮电主轴（以CABS系列为例）带来了突破：

- 气静压支撑：采用压力-真空预载技术，主轴径向/轴向刚度>500N/μm，在承受磨削力时仍保持轨迹精度

- 纳米级进给：Z轴分辨率0.1μm，配合在线厚度监测系统，实现"切到即停"的精准控制

- 高刚性高转速：最高转速20,000RPM，功率密度达传统主轴的2倍，满足碳化硅等硬脆材料的高效去除

- 热稳定性：内置水冷直驱，温升<1℃，避免因热膨胀导致的进给误差，水冷设计有效控制热变形

- <100nm径向误差：气浮轴承让主轴旋转时的径向跳动控制在100nm以内。砂轮旋转轨迹高度一致，切削深度均匀可控。
- 针对晶研磨的专项优化：专为晶圆研磨开发的CABS-5000主轴，径向和轴向误差运动小于200nm，适应粗磨、精磨不同阶段的工艺需求。
- 迷宫式密封：独特的密封设计确保主轴在研磨产生的粉尘环境中不易损坏，延长寿命。

对于减薄设备而言，气浮电主轴让砂轮实现了“无感旋转”——振动被气膜隔绝，只有切削力传递到晶圆表面，损伤层更薄，表面质量更高。

​​​

三、技术深度：为什么减薄必须用"气浮双轴"？

晶圆减薄是"双面协同作战"：主轴承载晶圆旋转，电主轴驱动砂轮进给，两者精度耦合决定最终TTV值。

传统机械方案的局限：

- 机械轴承存在微米级间隙，高速旋转时产生振动，导致晶圆表面波纹度

- 摩擦发热引起热变形，造成厚度漂移

- 长期使用后磨损加剧，精度持续劣化

克洛诺斯气浮双轴方案：

- 气浮主轴：消除旋转摩擦，TTV降低60%

- 气浮电主轴：消除进给爬行，Z轴定位精度提升10倍

- 协同控制：双轴通过气膜刚度匹配，实现"晶圆-砂轮"相对位置的纳米级锁定

主轴稳住晶圆，不让它“抖”；
电主轴稳住砂轮，不让它“跳”。

两者的气浮技术同源，共同构建了一个近乎理想的“无振动加工环境”。这对于第三代半导体材料（如碳化硅）的减薄尤其重要——碳化硅硬度极高，对设备的刚性和稳定性要求更为苛刻。

四、应用场景与方案优势

方案优势总结：

- 精度领先：气浮技术实现纳米级运动精度，满足先进封装需求

- 损伤可控：无摩擦特性减少亚表面损伤，提升芯片可靠性

- 效率提升：高转速+高刚性设计，单片加工时间缩短至5-10分钟

- 国产替代：完全自主可控，打破海外设备垄断

晶圆减薄，看似是“磨掉”多余的材料，实则是与微米级误差的博弈。克洛诺斯科技以气浮主轴与气浮电主轴为核心，为晶圆减薄设备提供"零摩擦、纳米级、高稳定"的精密运控解决方案，在芯片越做越薄、性能要求越来越高的今天，这对“静力搭档”正助力中国半导体设备稳稳托起每一片晶圆的未来。
